Diffusori lineari a scomparsa
TRATTO V

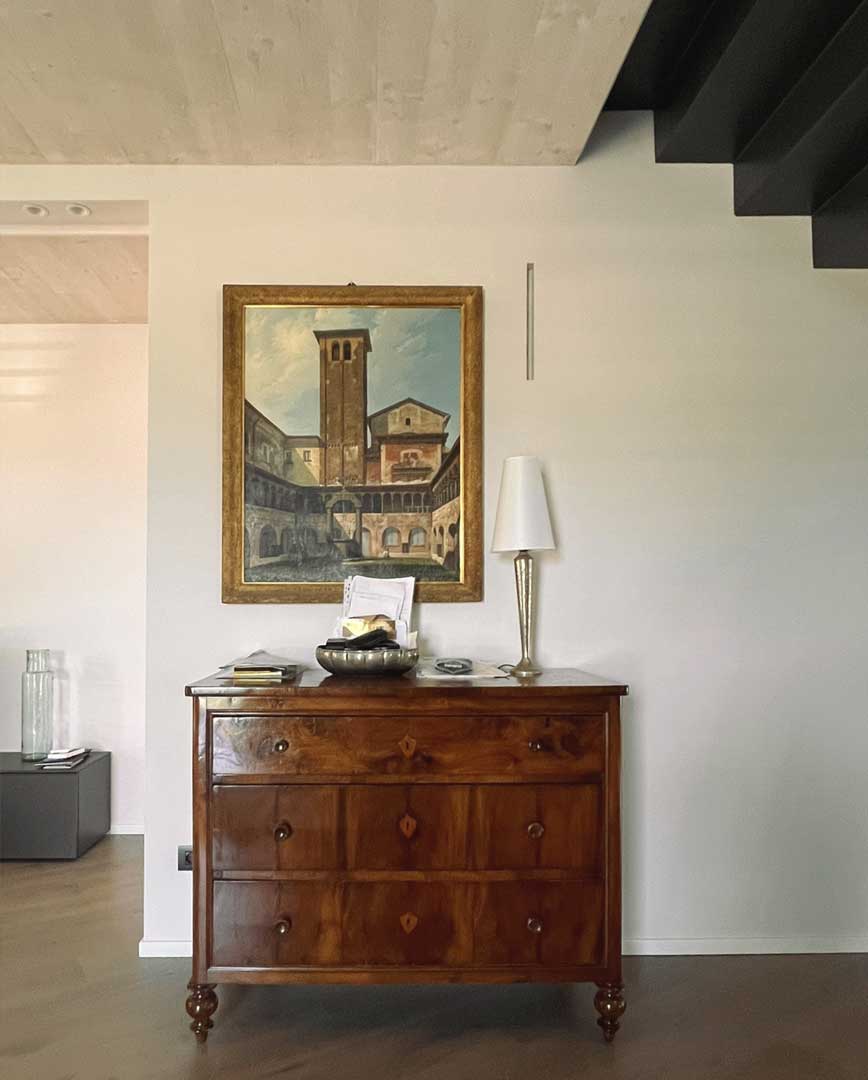

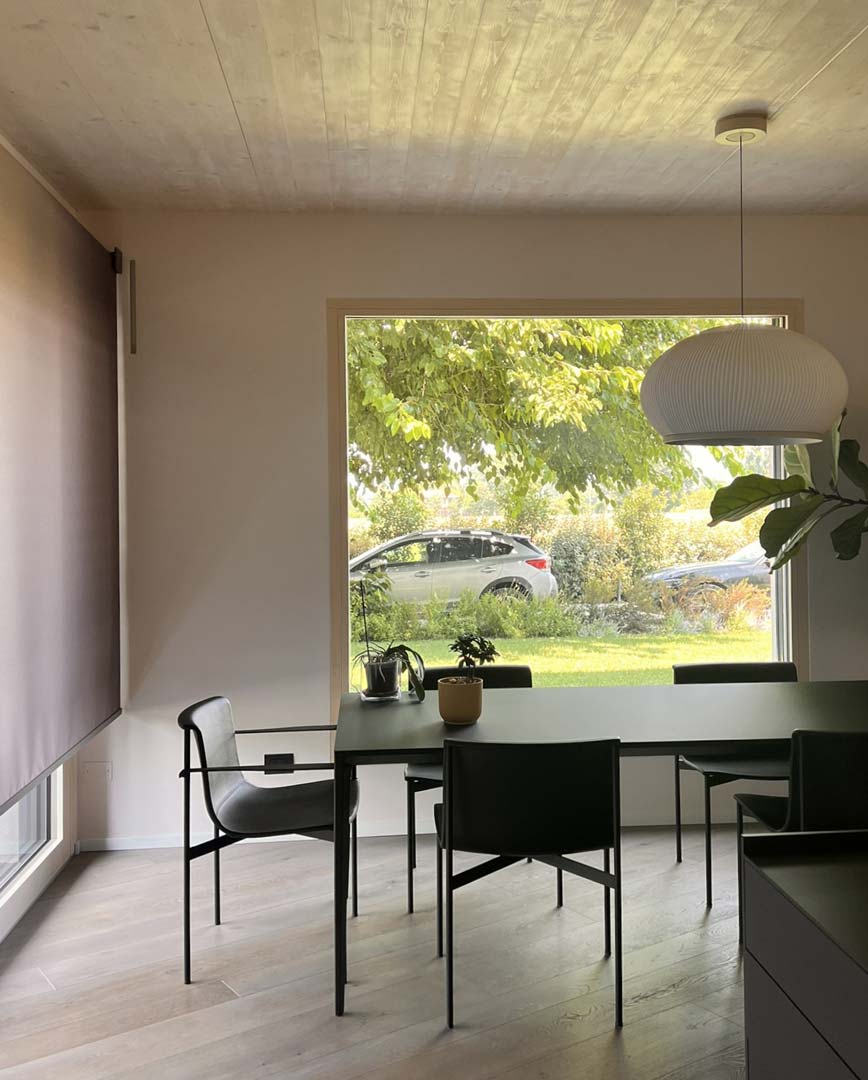

Installazione all’interno di pareti
I diffusori lineari TRATTO V si integrano a scomparsa totale nella parete senza cornici o giunzioni a vista. I diffusori lineari a scomparsa TRATTO V sono adatti per impianti di ventilazione meccanica controllata (VMC) e di deumidificazione.
I diffusori d’aria lineari modello TRATTO V per pareti in cartongesso con montante da 75 mm possono essere utilizzati sia in mandata che in ripresa. Oltre al bianco RAL 9010 e nero RAL 9005 opaco standard possono essere verniciati con colori a richiesta.
Lo spessore di 74 mm del diffusore consente l’uso in pareti con strutture standard da cartongesso ≥ 75 mm.
Per fissare il diffusore TRATTO V ai montanti della parete si utilizzano i fori predisposti sul lato del diffusore.
| Modello | UM | TRATTO V 20 400 | TRATTO V 25 400 |
|---|---|---|---|
| Larghezza feritoia | cm | 2 cm | 2,5 cm |
| Altezza feritoia | mm | 400 | 400 |
| Spessore | mm | 74 | 74 |
| Portata aria per diffusore | m3/h | min 10 / max 60 | min 10 / max 60 |
Le portate d'aria consigliate per metro lineare di diffusore con gradienti di temperatura variabili tra i +10°C ed i -10°C sono riportate in tabella.
I dati tecnici completi sono consultabili nella scheda prodotto .
