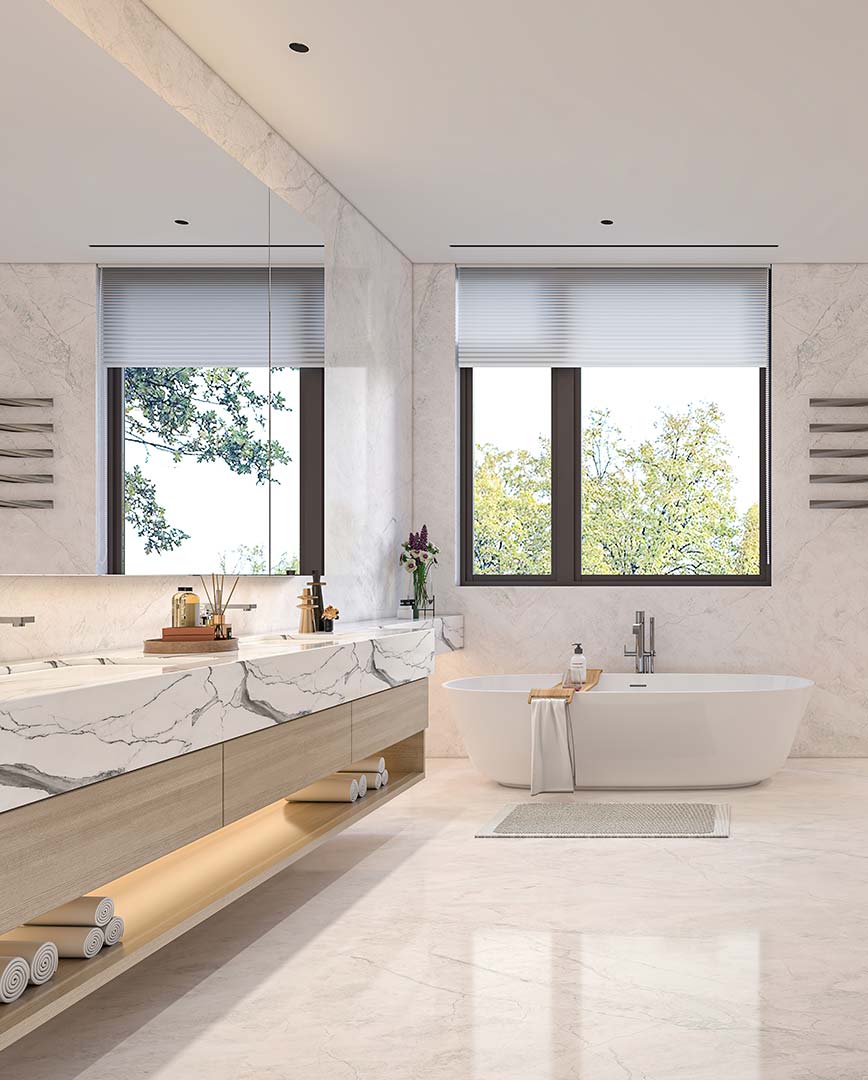

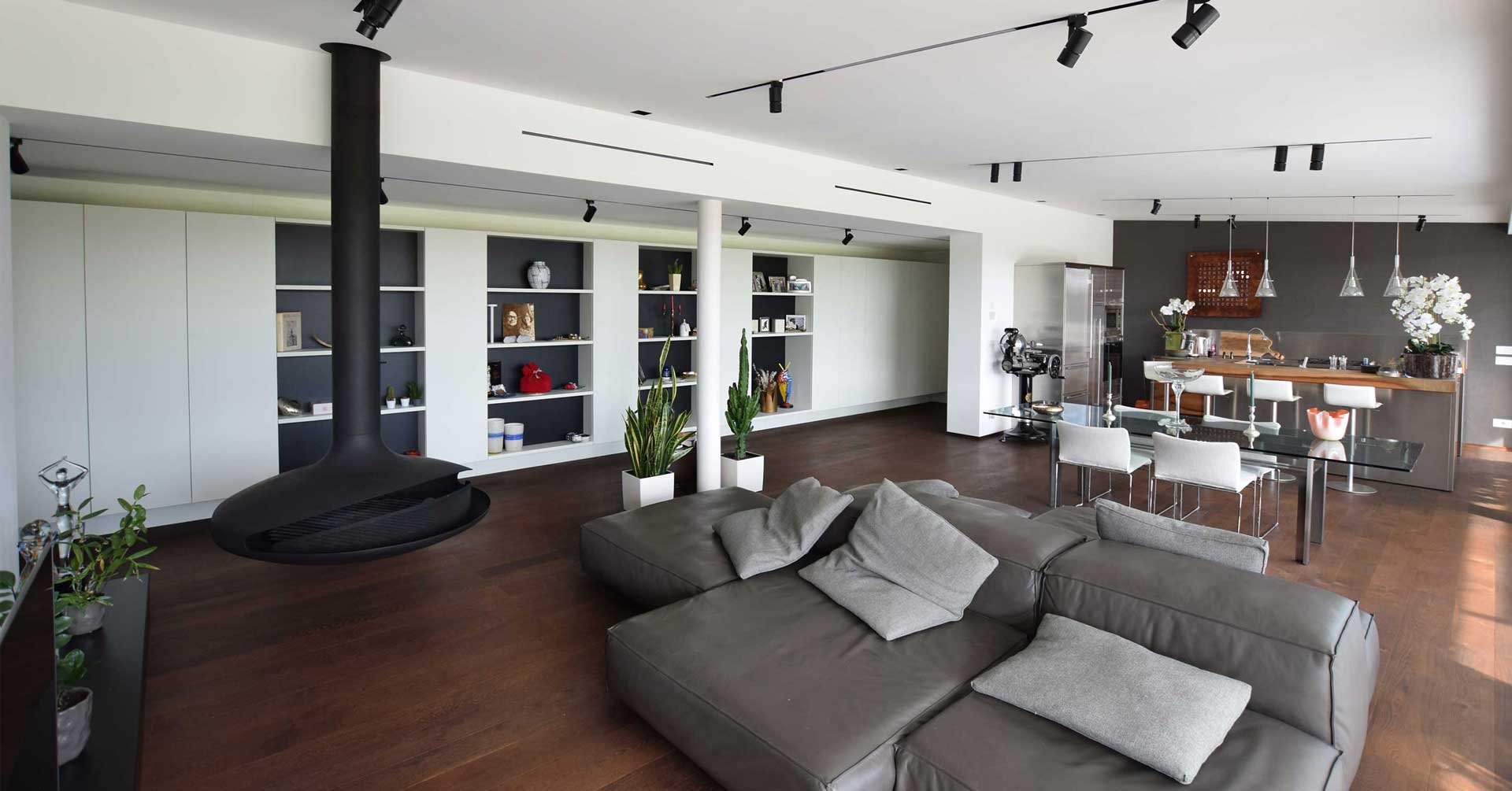

Diffusori lineari a scomparsa
TRATTO L

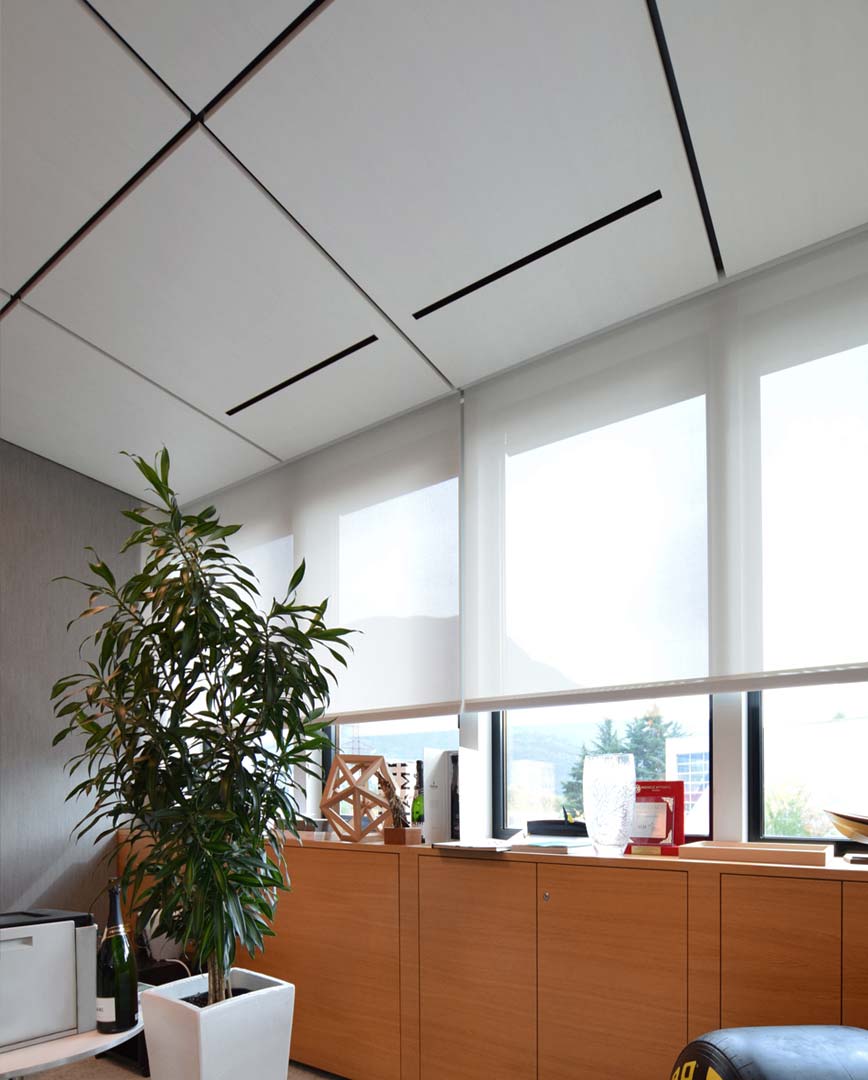

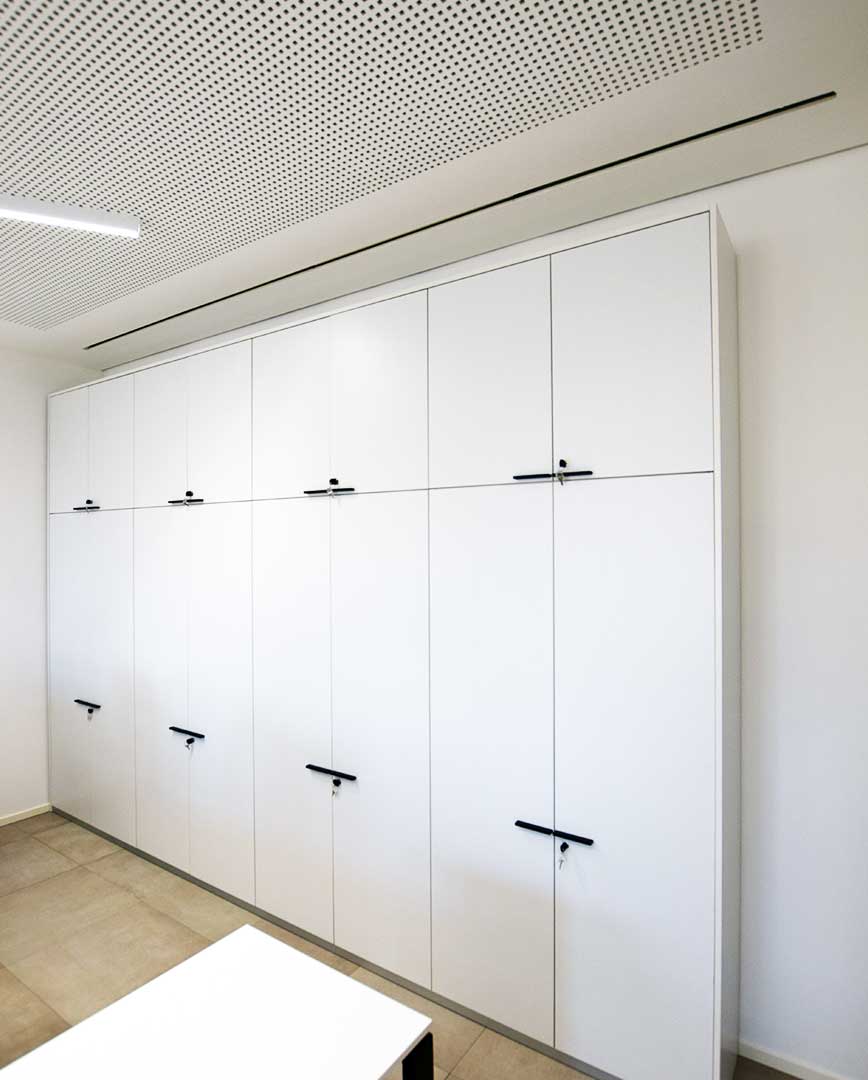

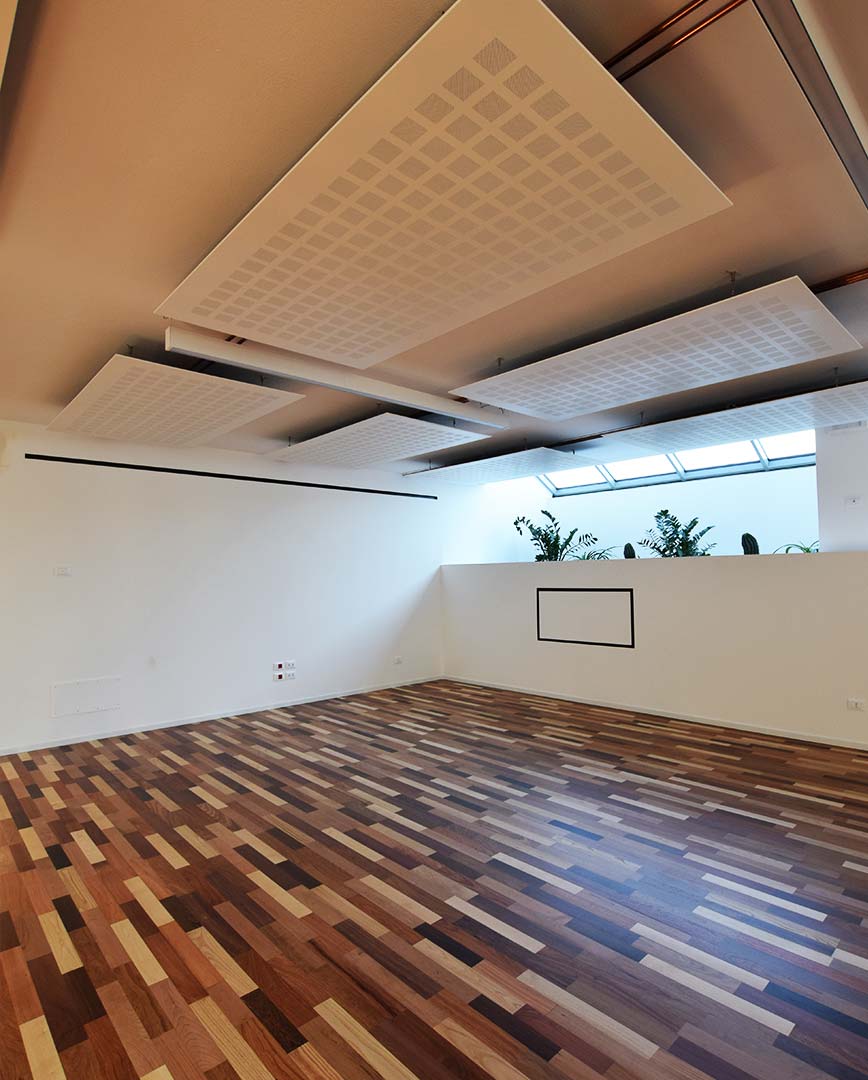

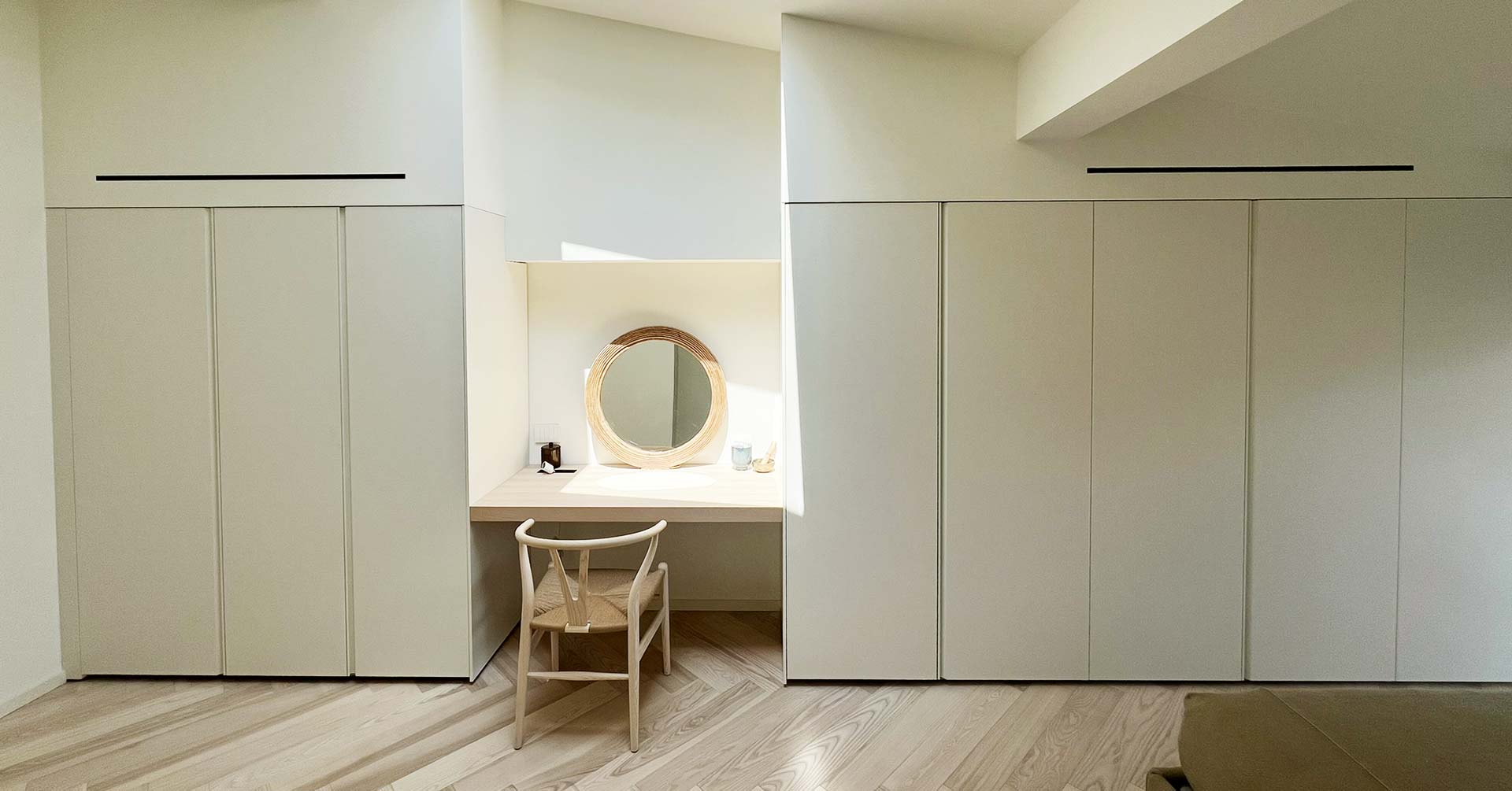

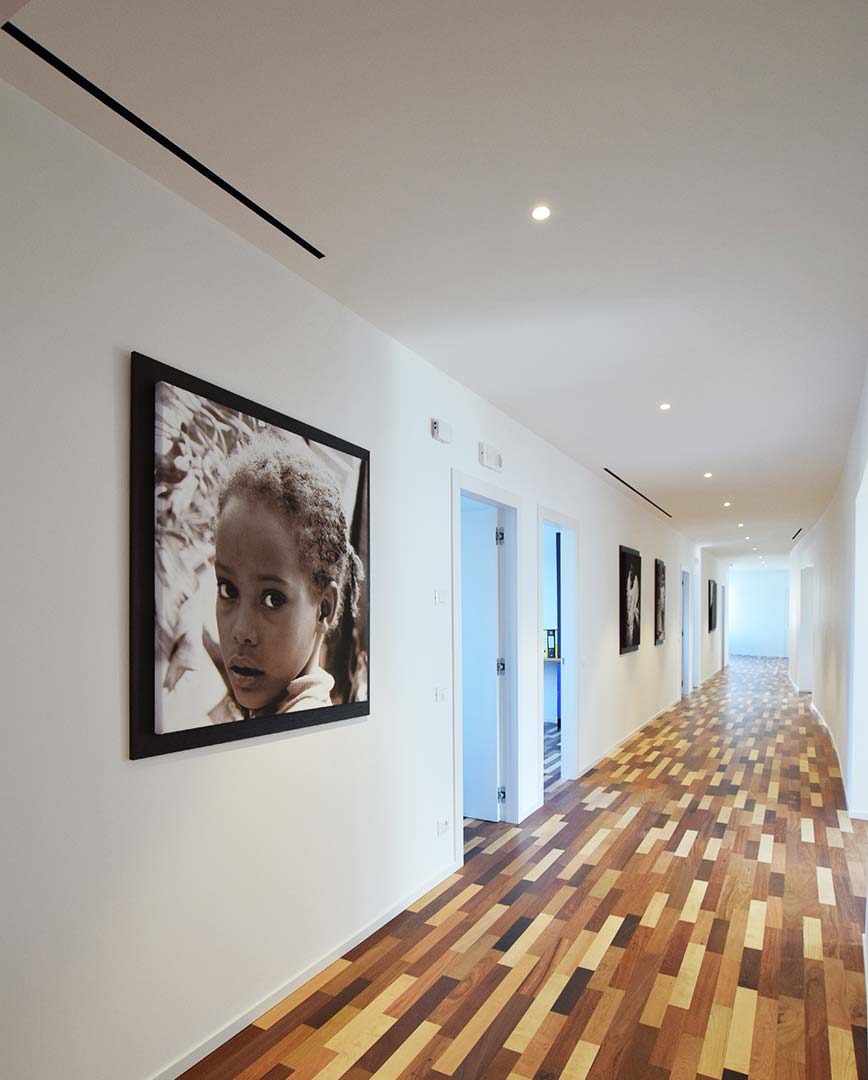

Installazione a soffitto e parete

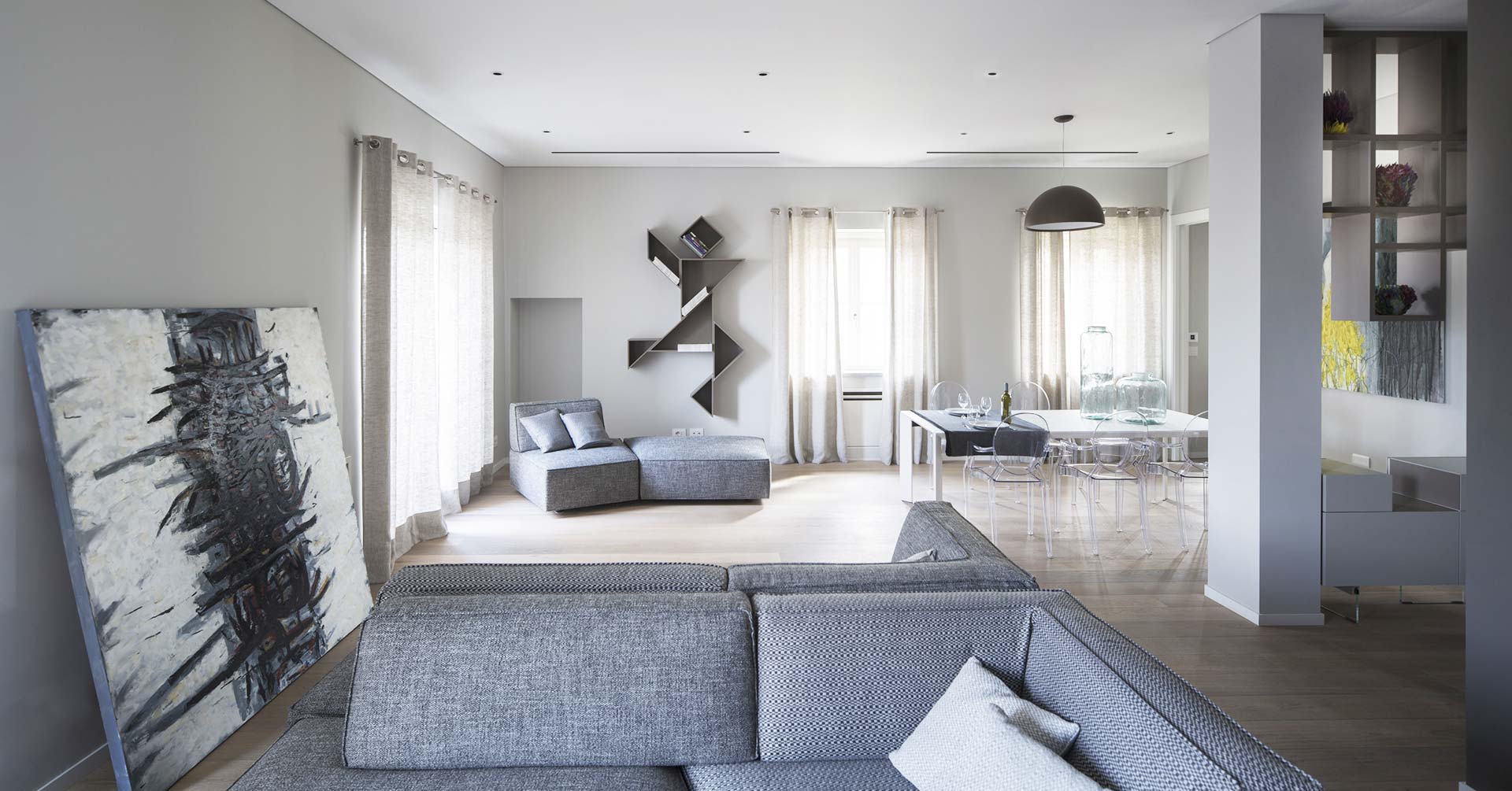

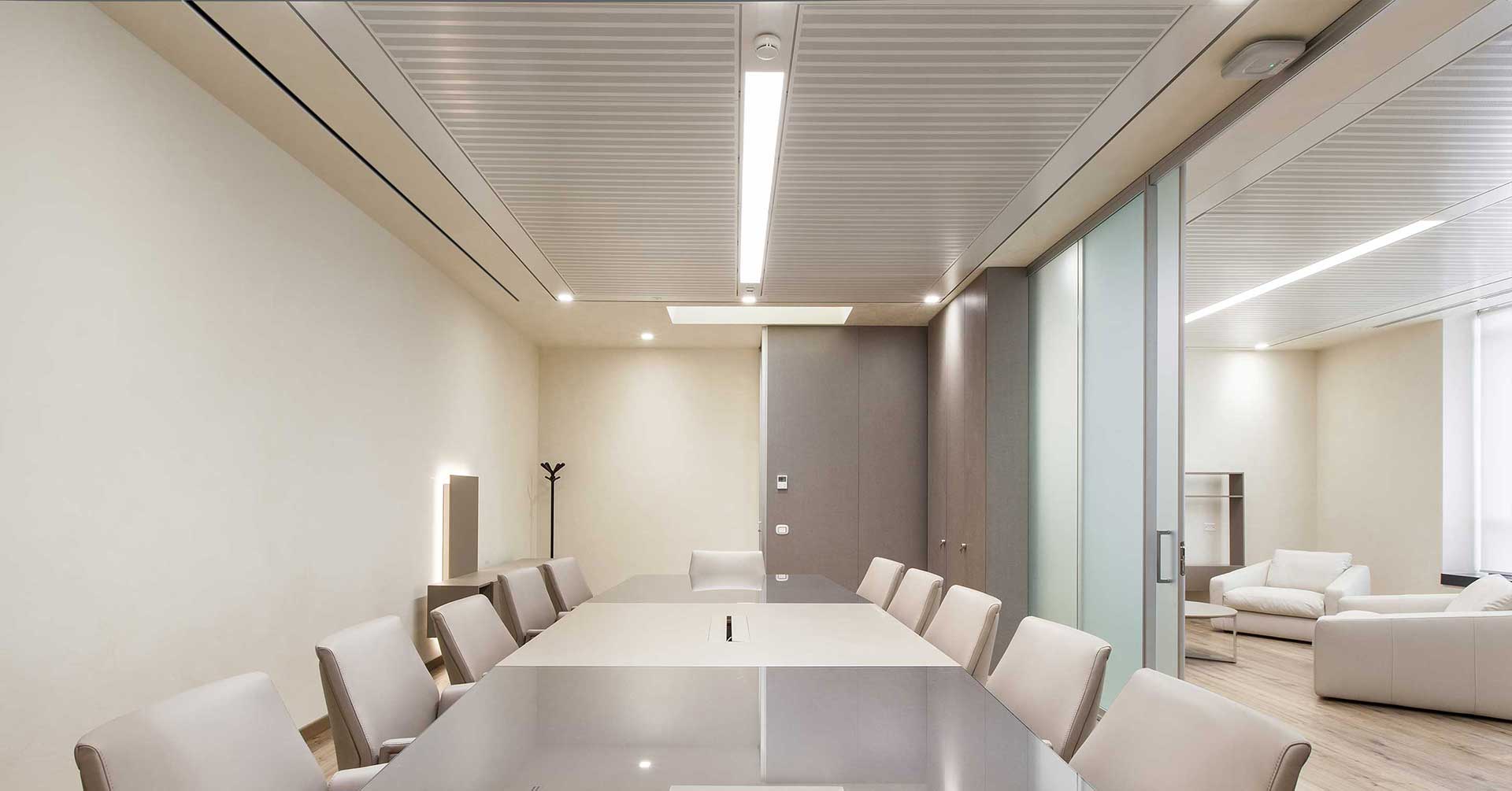

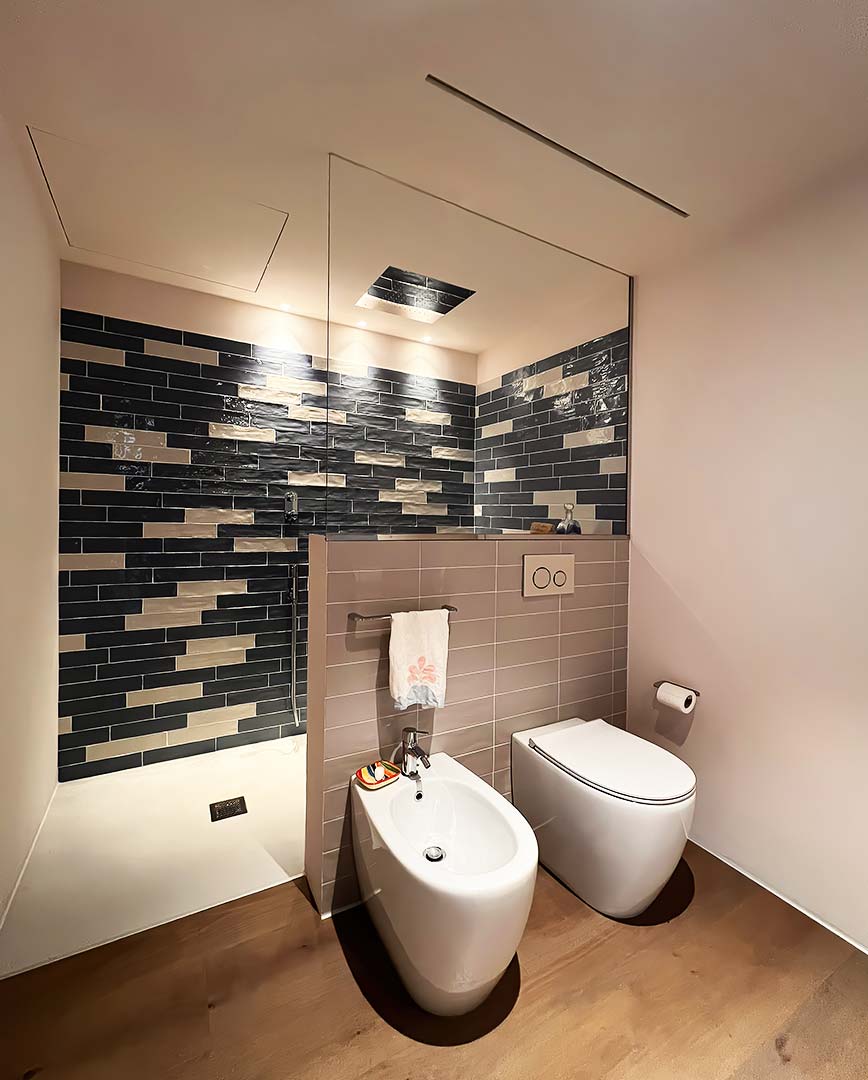

I diffusori lineari a scomparsa TRATTO L sono utilizzati sia in ambito residenziale che commerciale per l’immissione e l’aspirazione dell’aria. Il lancio dell’aria è direzionabile variando la posizione del deflettore interno. Il cambio di direzione del lancio e la regolazione della serranda a scorrimento possono essere fatti in qualsiasi momento anche dopo che il diffusore lineare è stato installato.
La larghezza della feritoia di mandata può essere da 1 a 6 cm di larghezza e la lunghezza del diffusore lineare da 0,5 a 2 metri in unico elemento. Oltre i 2 metri si accoppiano più diffusori con l'apposito collegamento rapido.
Il colore standard è bianco RAL 9010 o nero RAL 9005 opaco, ma su richiesta possiamo verniciarli con colore a tua scelta.
I plenum dei diffusori lineari TRATTO L sono isolati all’esterno in materiale autoestinguente, spessore 1 centimetro. Le dimensioni del plenum ed il numero di attacchi sono personalizzabili.
TRATTO risponde ad ogni esigenza
Larghezza feritoia da 1 a 6 cm
In funzione della portata d’aria necessaria TRATTO è disponibile con diverse larghezze di feritoia
Regolazione dell’aria
Il deflettore interno e la serranda di taratura sono regolabili dal basso anche dopo l’installazione
| Modello | UM | TRATTO L 10 | TRATTO L 20 | TRATTO L 30 | TRATTO L 35 | TRATTO L 40 | TRATTO L 50 | TRATTO L 60 |
|---|---|---|---|---|---|---|---|---|
| Larghezza feritoia | cm | 1 | 2 | 3 | 3,5 | 4 | 5 | 6 |
| Lunghezza standard | m | da 0,5 a 2 | ||||||
| Passo | cm | ogni 25 | ||||||
| Portata aria per metro lineare | m3/h | min 13 / max 64 | min 22 / max 108 | min 38 / max 189 | min 46 / max 230 | min 54 / max 270 | min 70 / max 351 | min 86 / max 432 |
Le portate d'aria consigliate per metro lineare di diffusore con gradienti di temperatura variabili tra i +10°C ed i -10°C sono riportate in tabella.
I dati tecnici completi sono consultabili nella scheda prodotto .
